開回路電圧、直流抵抗、インダクタンス、および、2つのRC並列回路からなる等価回路バッテリモデル。
入力端子へは、電池温度または雰囲気温度を接続。
出力端子へは、SOCと電池温度を接続。
物理量保存端子へは、電気系ドメイン信号を接続。
熱演算モードが「Enable」の場合、ジュール発熱、雰囲気温度、および熱物性パラメータをもとに電池温度を内部で演算。
R、C、Lはそれぞれ電池温度およびSOCに依存する2次元マップ。
出力端子へは、SOCと電池温度を接続。
物理量保存端子へは、電気系ドメイン信号を接続。
熱演算モードが「Enable」の場合、ジュール発熱、雰囲気温度、および熱物性パラメータをもとに電池温度を内部で演算。
R、C、Lはそれぞれ電池温度およびSOCに依存する2次元マップ。

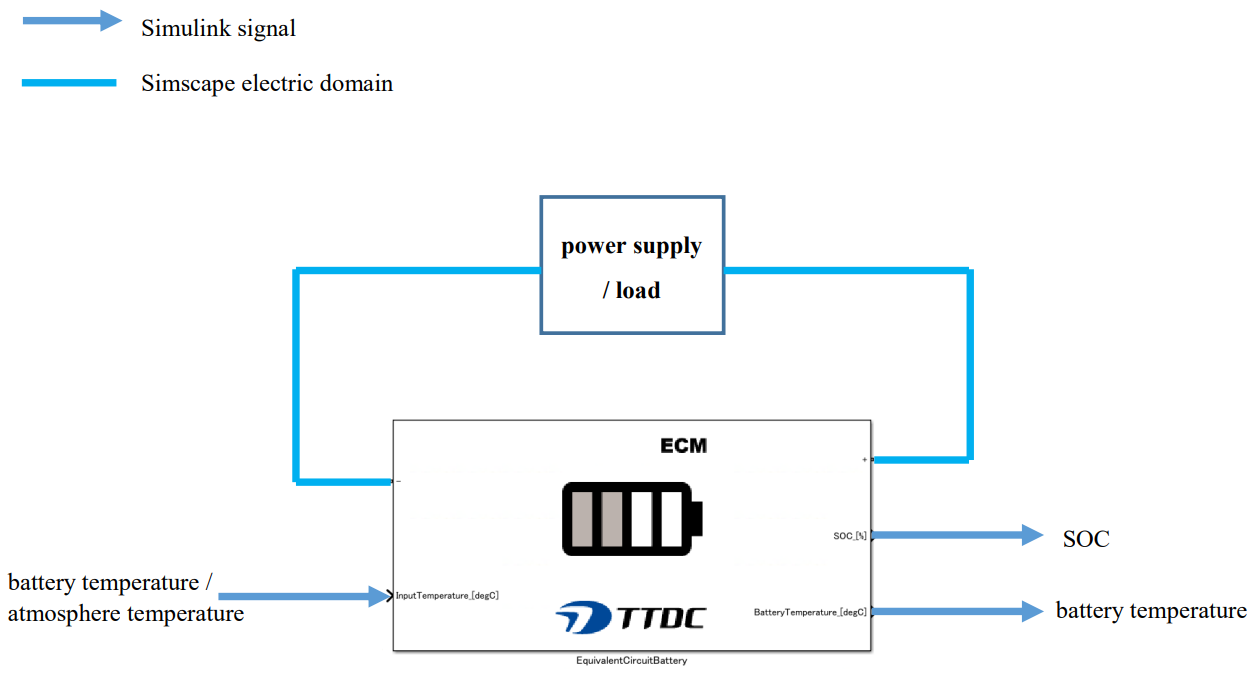

等価回路バッテリモデル接続方法 :
等価回路バッテリモデル内部構成図 :
本モデルの内部構成

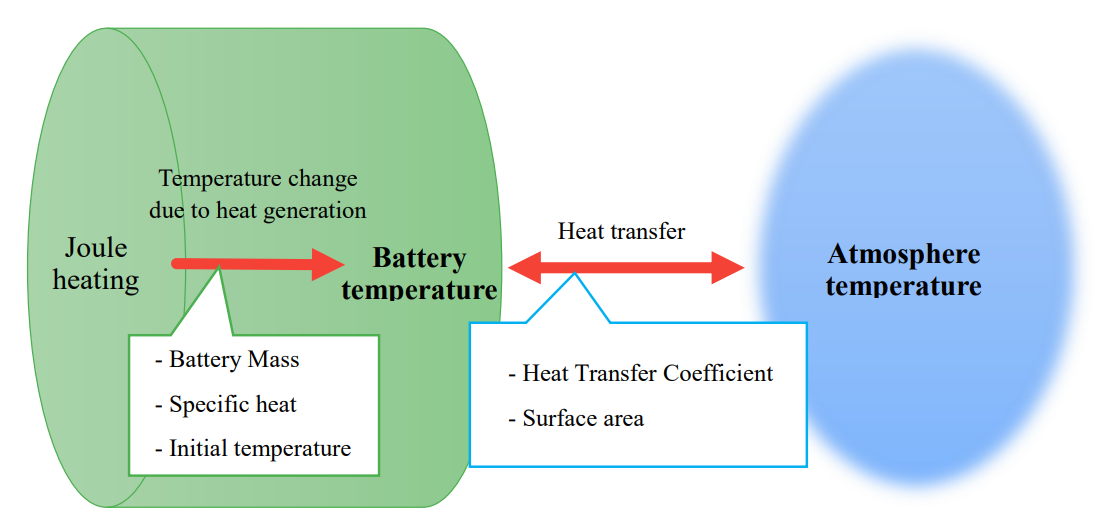

本モデルの熱演算模式図
熱演算モードが「Enable」の場合、雰囲気温度、ジュール発熱、および熱物性パラメータから電池温度が演算される。
動作環境 :

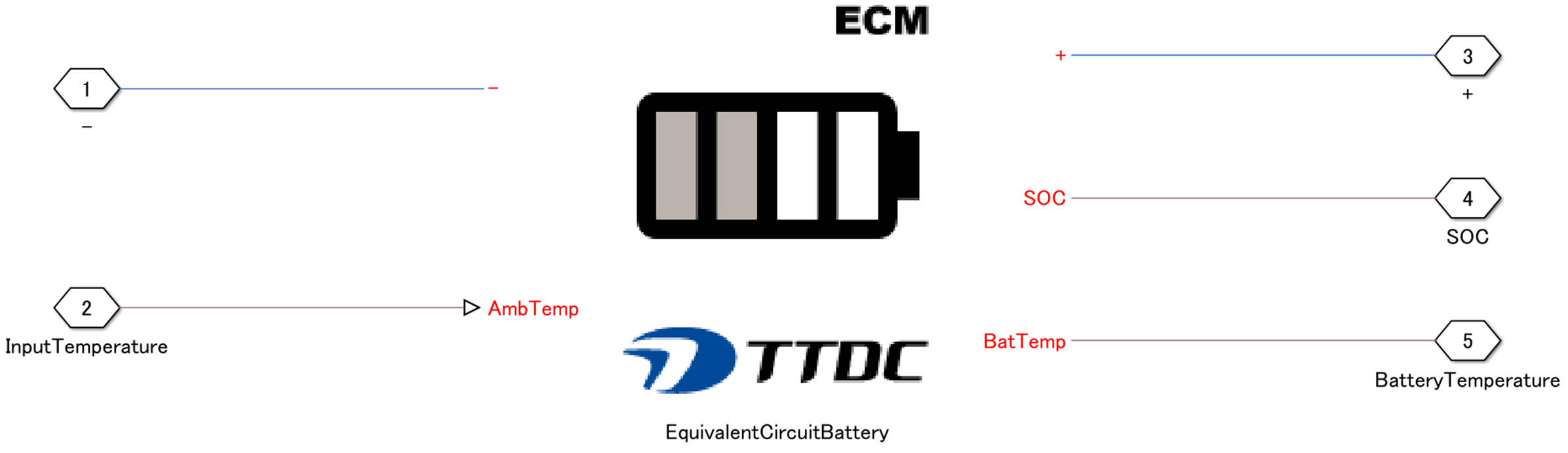

ブロック図 :
ソルバー設定 :
・グローバルソルバー
- ソルバー：任意
- 演算周期：ローカルソルバーの設定値に依存
・ローカルソルバー
- ソルバー：後退オイラー法
- 演算周期：1 msec
- イタレーション回数：3回
- ソルバー：任意
- 演算周期：ローカルソルバーの設定値に依存
・ローカルソルバー
- ソルバー：後退オイラー法
- 演算周期：1 msec
- イタレーション回数：3回
モデル制約条件:
- 本モデルは、実機通りの挙動及び挙動精度を模擬または保証するものではない。
- ライブラリフォルダ内のファイル構成を変更した場合、本モデルは動作しない。
- 上記の動作環境、ソルバー設定以外での動作は保証対象外。
- 付属のパラメータセット以外での動作は保証対象外。
- モデル内のLookuptableの設定は、内挿：Linear、外挿：Nearest(最終データ保持)で固定。
- SOC=0かつ放電の場合、または、SOC=1かつ充電の場合、電流は流れ続けるがSOCは変化しない。
- 電池電圧が負になった場合、シミュレーションは停止する。
- ライブラリフォルダ内のファイル構成を変更した場合、本モデルは動作しない。
- 上記の動作環境、ソルバー設定以外での動作は保証対象外。
- 付属のパラメータセット以外での動作は保証対象外。
- モデル内のLookuptableの設定は、内挿：Linear、外挿：Nearest(最終データ保持)で固定。
- SOC=0かつ放電の場合、または、SOC=1かつ充電の場合、電流は流れ続けるがSOCは変化しない。
- 電池電圧が負になった場合、シミュレーションは停止する。
実行方法 :
1. ライブラリがあるフォルダをMATLABカレントディレクトリに設定する。
2. パラメータを読み込む。
3. 実行対象のモデルを開く。
4. モデルを実行する。
2. パラメータを読み込む。
3. 実行対象のモデルを開く。
4. モデルを実行する。
Ver. 1.1.0
for R2021a
