本モデルは電気自動車を想定した電費性能、熱性能向けシミュレーション用プラントモデルである。
パワートレインはモーター(定格出力110kW)・減速機・車両・低圧バッテリー・高圧バッテリーから構成しており、
熱システムはラジエーター・HVACシステム・シートヒーター・PTCヒーターから構成している。
パワートレインはモーター(定格出力110kW)・減速機・車両・低圧バッテリー・高圧バッテリーから構成しており、
熱システムはラジエーター・HVACシステム・シートヒーター・PTCヒーターから構成している。
本モデルの入出力端子は下記の通りである。
入力端子へは、制御信号と環境信号を接続。
出力端子へは、センサー信号やモニター信号を接続。
物理量保存端子へは、外部の接続無し。
入力端子へは、制御信号と環境信号を接続。
出力端子へは、センサー信号やモニター信号を接続。
物理量保存端子へは、外部の接続無し。
信号一覧：
・制御信号
制御ブレーキ開度、制御モーター電流、制御電圧（ex. ウォーターポンプ）、
制御電力（ex. シートヒーター）、制御充電電流
・環境信号
道路勾配、風速、大気温、etc.
・センサー信号
車速、回転数、トルク、電流、電圧、電力、温度
※ 本モデルは、MBD推進センター発行の「自動車開発におけるプラントモデルIFガイドライン」の事例モデルの制御部と接続可能なプラントモデルとなっている。
制御ブレーキ開度、制御モーター電流、制御電圧（ex. ウォーターポンプ）、
制御電力（ex. シートヒーター）、制御充電電流
・環境信号
道路勾配、風速、大気温、etc.
・センサー信号
車速、回転数、トルク、電流、電圧、電力、温度
※ 本モデルは、MBD推進センター発行の「自動車開発におけるプラントモデルIFガイドライン」の事例モデルの制御部と接続可能なプラントモデルとなっている。

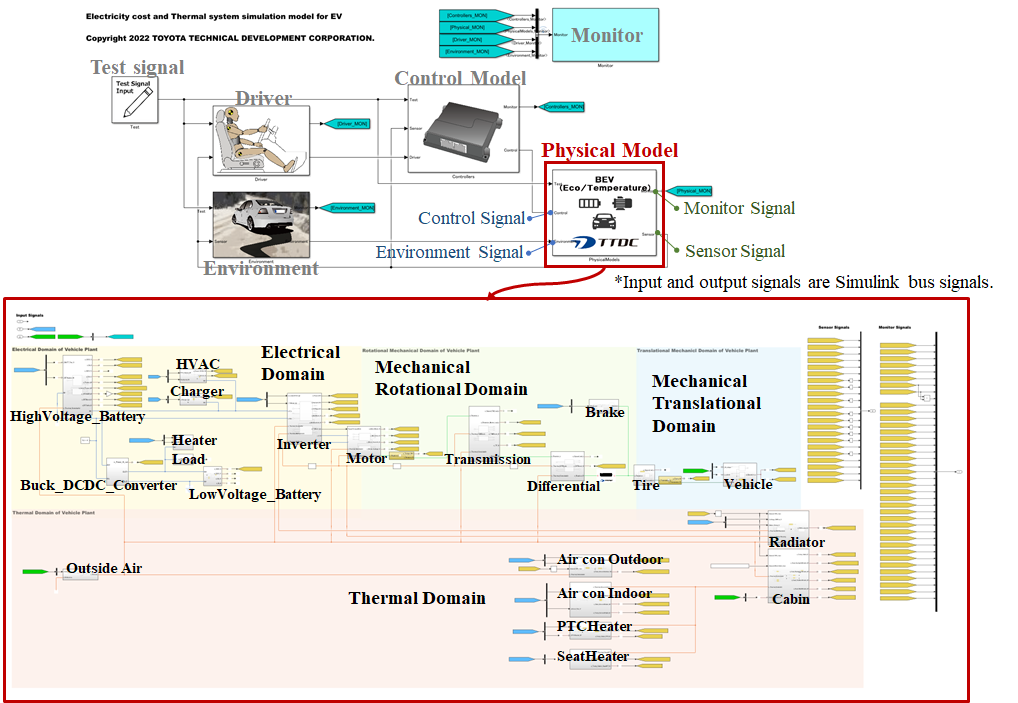

接続方法 :
クリックで画像を拡大

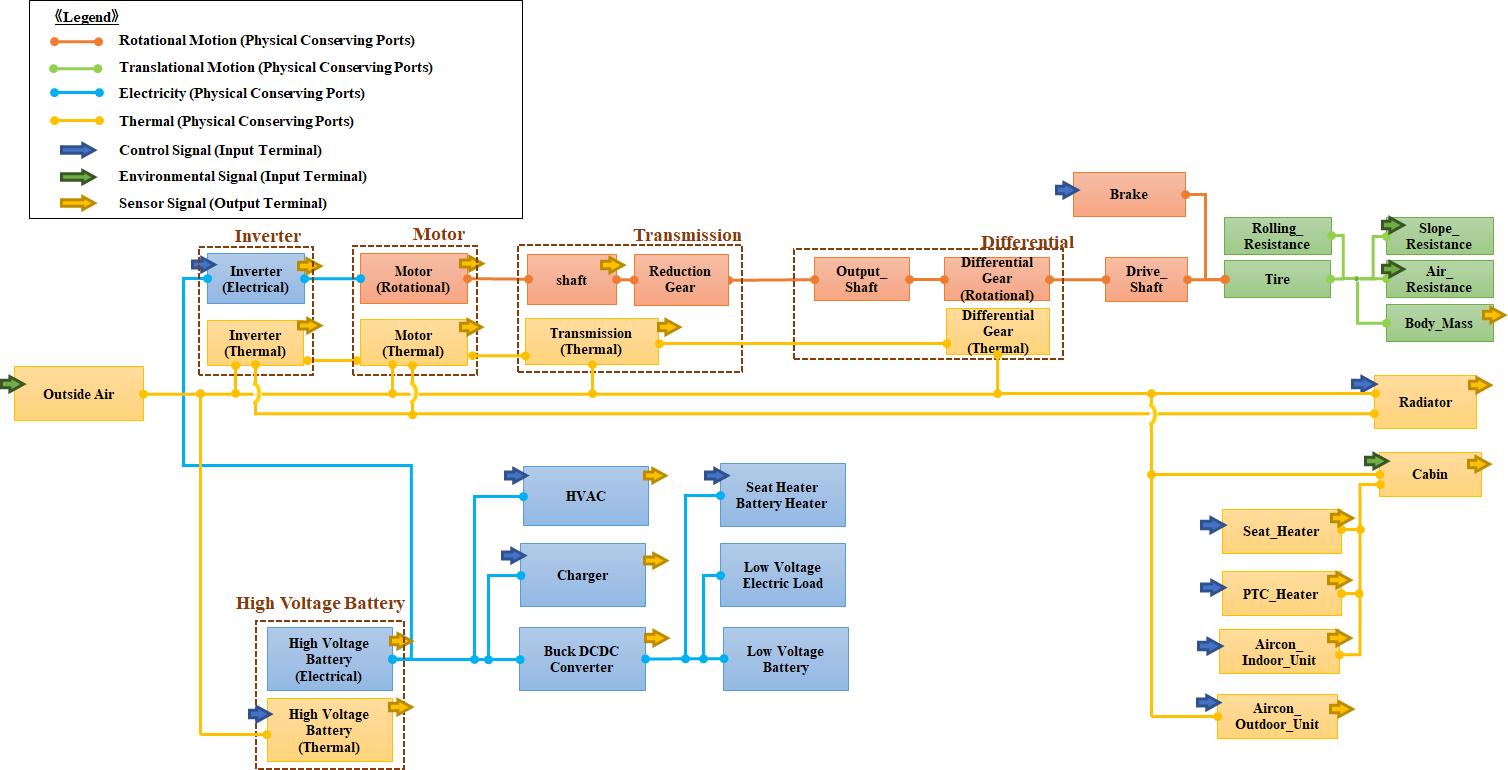

内部構成図 :
本モデルの内部構成を下図に示す。
クリックで画像を拡大

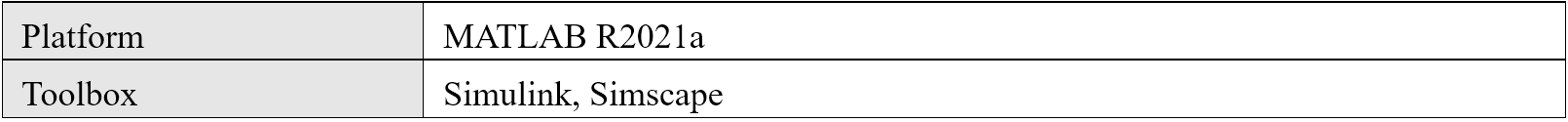

動作環境 :

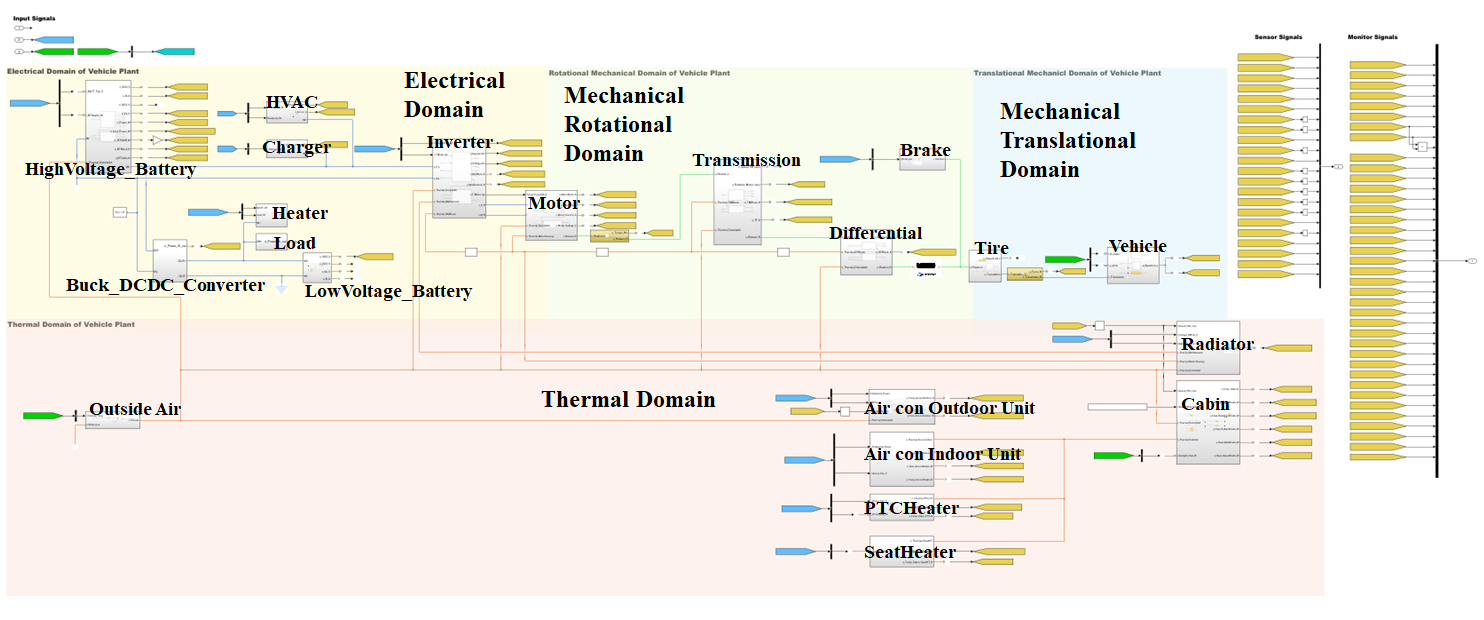

ブロック図 :
クリックで画像を拡大
ソルバー設定 :
・グローバルソルバー
- ソルバー：任意
- 演算周期：ローカルソルバーの設定値に依存
・ローカルソルバー
- ソルバー：後退オイラー法
- 演算周期：2.5 msec
- イタレーション回数：3回
- ソルバー：任意
- 演算周期：ローカルソルバーの設定値に依存
・ローカルソルバー
- ソルバー：後退オイラー法
- 演算周期：2.5 msec
- イタレーション回数：3回
モデル制約条件 :
- 本モデルは、実機通りの挙動及び挙動精度を模擬または保証するものではない。
- ライブラリフォルダ内のファイル構成を変更した場合、本モデルは動作しない。
- 上記の動作環境、ソルバー設定以外での動作は保証対象外。
- 付属のパラメータセット以外での動作は保証対象外。
- 初期状態は、停車状態とした。
- ライブラリフォルダ内のファイル構成を変更した場合、本モデルは動作しない。
- 上記の動作環境、ソルバー設定以外での動作は保証対象外。
- 付属のパラメータセット以外での動作は保証対象外。
- 初期状態は、停車状態とした。
実行方法 :
1. モデルファイルがあるフォルダへMATLABカレントディレクトリを移動する。
2. パラメータファイルを実行する。
3. モデルファイルを開く。
4. モデルを実行する。
2. パラメータファイルを実行する。
3. モデルファイルを開く。
4. モデルを実行する。
Ver. 1.0.0
for R2021a
