EV用電費・熱シミュレーションモデル(プロトタイプ)

本モデルは電気自動車を想定した電費性能、熱性能向けシミュレーション用プラントモデルのプロトタイプ版である。
パワートレインはモーター(定格出力110kW)・減速機・車両・低圧バッテリー・高圧バッテリーから構成しており、
熱システムはラジエーター・HVACシステム・シートヒーター・PTCヒーターから構成している。
ただし、本モデルはプロトタイプであるため、プラントモデル内部は全て隠蔽化しており、編集することはできません。

※ 製品版は、本Webサイトにて2022年7月からリリース予定

本モデルの入出力端子は下記の通りである。
入力端子へは、制御信号と環境信号を接続。
出力端子へは、センサー信号やモニター信号を接続。
物理量保存端子へは、外部の接続無し。



信号一覧:

・制御信号
   ブレーキ開度、制御モーター電流、制御電圧(ex. ウォーターポンプ)、制御電力(ex. シートヒーター)、制御充電電流

・環境信号
   路面情報、風速、外気温、etc.

・センサー信号
   車速、回転数、トルク、電流、電圧、電力、温度

※ 本モデルは、MBD推進センター発行の「自動車開発におけるプラントモデルIFガイドライン」の事例モデルの制御部と接続可能なプラントモデルとなっている。

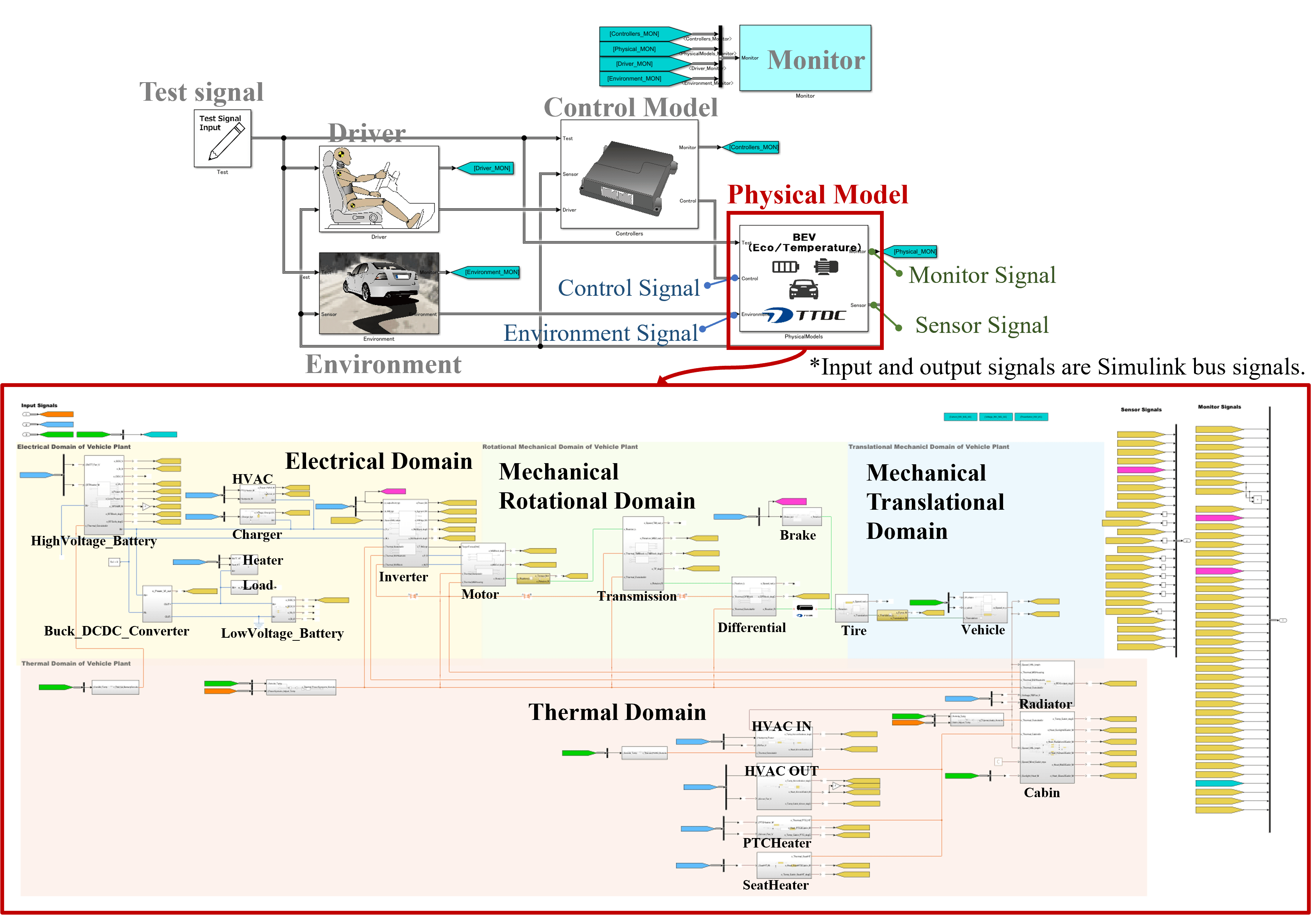

接続方法 :

クリックで画像を拡大

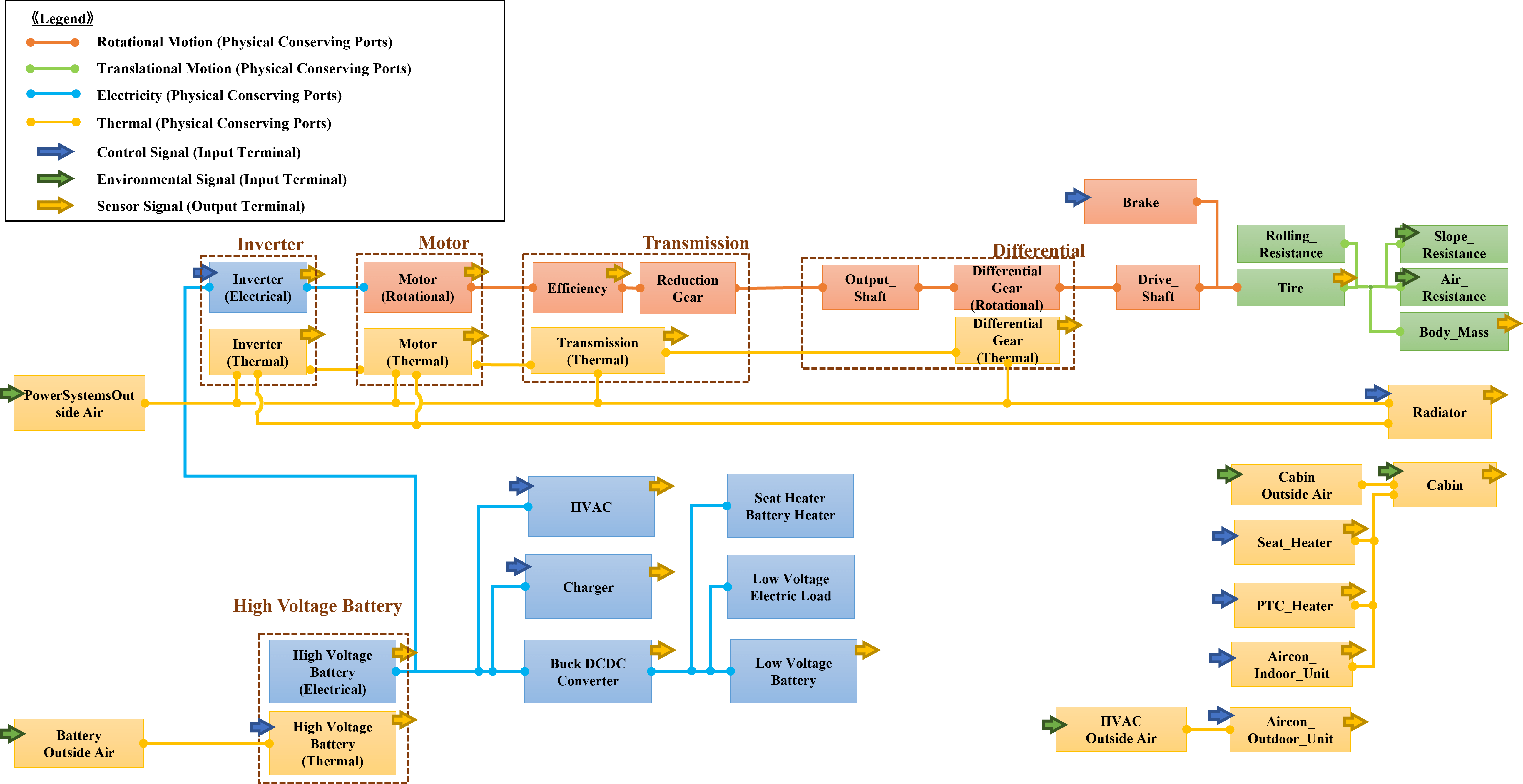

内部構成図 :

本モデルの内部構成を下図に示す。
クリックで画像を拡大



動作環境 :

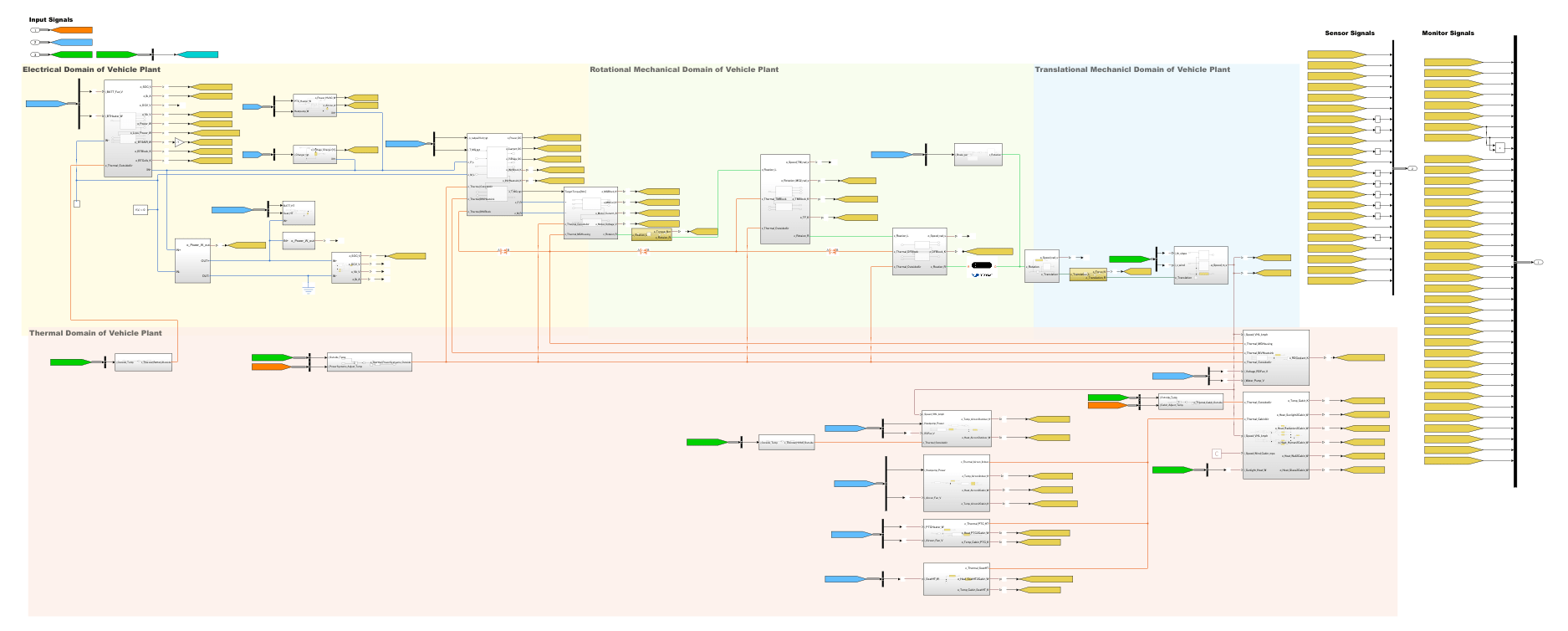

ブロック図 :

クリックで画像を拡大



ソルバー設定 :

・グローバルソルバー
 - ソルバー:任意
 - 演算周期:ローカルソルバーの設定値に依存
・ローカルソルバー
 - ソルバー:後退オイラー法
 - 演算周期:2.5 msec
 - イタレーション回数:3回



モデル制約条件 :

 - 本モデルは、実機通りの挙動及び挙動精度を模擬または保証するものではない。
 - ライブラリフォルダ内のファイル構成を変更した場合、本モデルは動作しない。
 - 上記の動作環境、ソルバー設定以外での動作は保証対象外。
 - 付属のパラメータセット以外での動作は保証対象外。
 - 初期状態は、停車状態とした。



実行方法 :

 1. モデルファイルがあるフォルダへMATLABカレントディレクトリを移動する。
 2. パラメータファイルを実行する。
 3. モデルファイルを開く。
 4. モデルを実行する。
